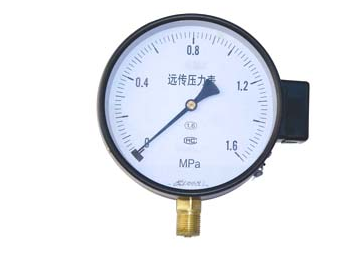

電阻遠傳壓力表適用于一般壓力表適用的工作環境場所，既可直觀測出壓力值，有可輸出相應的電信號。將輸出的電信號傳至遠端的二次儀表上，以實現集中檢測和遠程控制。

電阻遠傳壓力表結構原理
本儀表由一個彈簧管壓力表和一個滑線電阻式發送器等組成
儀表機械部分的作用原理與一般彈簧管壓力表相同。由于電阻發送器系設置在齒輪傳動機構上，因此當齒輪傳動機構中的扇形齒輪軸產生偏轉時，電阻發送器的轉臂(電刷)也相應地得以偏轉，由于電刷在電阻器上滑行，使得被測壓力值的變化變換為電阻值的變化，而傳至二次儀表上，指示出一相應的讀數值。同時，一次儀表也指示相應的壓力值。
技術參數
電氣參數
電阻滿量程：0-400Ω
起始電阻值：≤20Ω
滿上限電阻值：≤360Ω
接線端外加電壓：≤6V
型號
